DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüführung

AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

meiserati schrieb:
OK. Aber OC1B ist schon belegt,..welcher Pin kommt dafür in Frage?

A.
Zum Vergrößern anklicken....
Ne ich habe den gleichen Pin genommen (OC0A), der vorher auch für die Ladungspumpe vorgesehen war. Die Display-Logic kommt auch schon mit 2,5V oder so aus, nur muss man dann eine negative Kontrastspannung generieren.
Kleinen Moment, ich passe mal eben den Schaltplan auf der ersten Seite an...

EDIT: So ist geändert.
Der Quellcode muss natürlich auch noch geändert werden. Kleinen Moment noch. Ich stelle den Kontrast erstmal fix ein, solange ich das Options-Menü noch nicht überarbeitet habe...

Zuletzt bearbeitet:
AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

Hi,
könntest du vielleicht bei den Schaltplänen auch eine Versionsnummer dazuschreiben?

Mein ausgedruckter Schaltplan schaut doch ein wenig anders aus (Ladungspumpe, C5 nicht an Masse). Ich konnte den Trigger aufgrund fehlender Teile leider noch nicht in Betrieb nehmen..

Gruß Markus

AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

mtothex schrieb:
Mein Schaltplan schaut doch ein wenig anders aus (Ladungspumpe, C5 an Masse). Ich konnte den Trigger aufgrund fehlender Teile leider noch nicht in Betrieb nehmen..

Gruß Markus
Zum Vergrößern anklicken....

Ich denke jeder Schaltplan sieht derzeit anders aus,,..
Ich weiss auch noch nicht wie die zweite Klinke belegt ist...

Edit: Schaltplan entfernt und an anderer Stelle aktualisiert.

A.

Zuletzt bearbeitet:
AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

meiserati schrieb:
OK. Aber OC1B ist schon belegt,..welcher Pin kommt dafür in Frage?
A.
Zum Vergrößern anklicken....

meiserati schrieb:
Ich denke jeder Schaltplan sieht derzeit anders aus,,..
A.
Zum Vergrößern anklicken....


warum machst du den OC1B nicht frei ? nimmst für den Decoder einen anderen Pin

AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

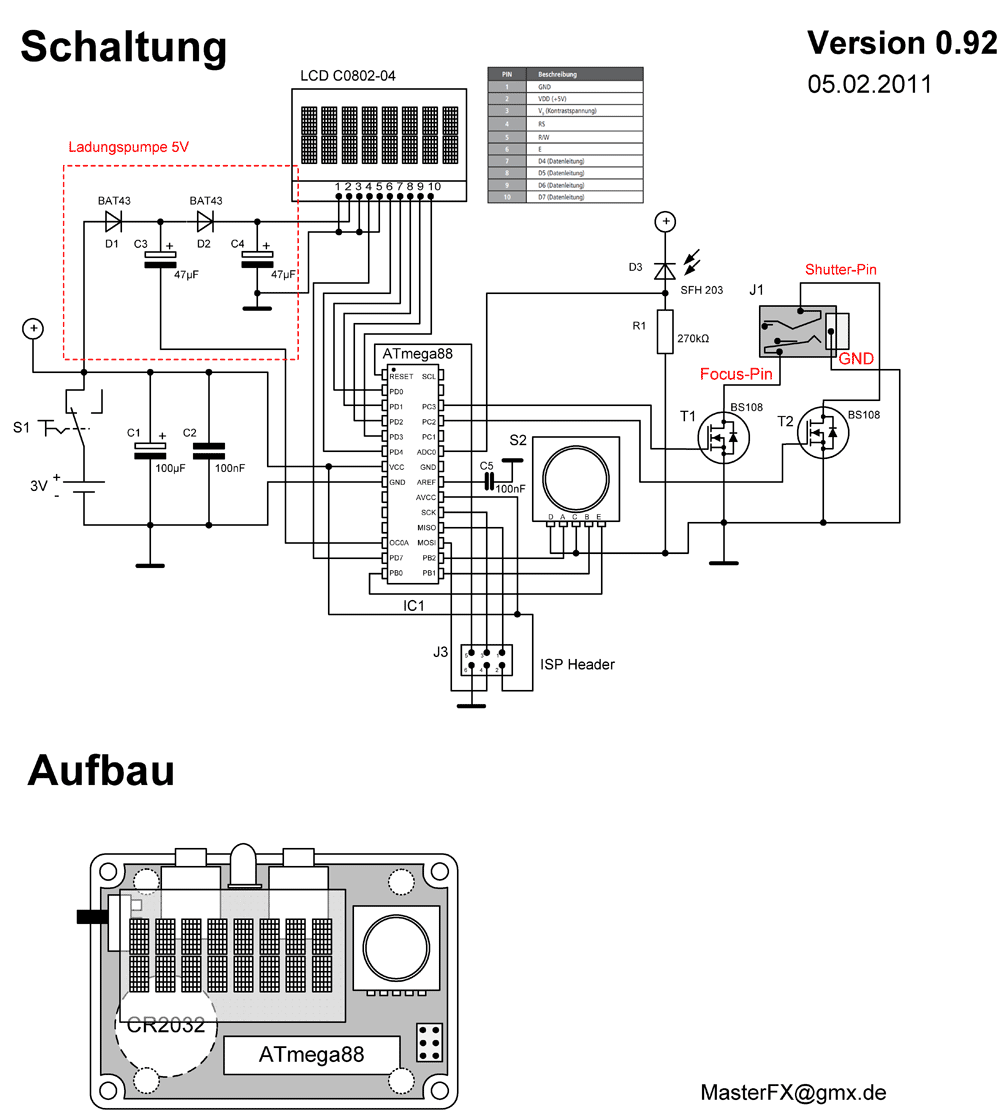

mtothex schrieb:
Hi,
könntest du vielleicht bei den Schaltplänen auch eine Versionsnummer dazuschreiben?
Zum Vergrößern anklicken....
Ist gemacht...
Alte Version weiterhin einsehbar: KLICK

meiserati schrieb:
Ich denke jeder Schaltplan sieht derzeit anders aus,,..
Ich weiss auch noch nicht wie die zweite Klinke belegt ist...
Zum Vergrößern anklicken....
Das liegt daran, dass sie bei mir auch noch nicht belegt ist :D

AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

MasterFX schrieb:
Ne ich habe den gleichen Pin genommen (OC0A), der vorher auch für die Ladungspumpe vorgesehen war.
EDIT: So ist geändert.
Der Quellcode muss natürlich auch noch geändert werden. Kleinen Moment noch. Ich stelle den Kontrast erstmal fix ein, solange ich das Options-Menü noch nicht überarbeitet habe...
Zum Vergrößern anklicken....

meiserati schrieb:
Weil ich hier mit halbwissen mitspiele und deswegen
kompatibel zu Master's Code bleiben will.
A.
Zum Vergrößern anklicken....


dann nimm den OC0A :confused:

AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

meiserati schrieb:
Was soll " :confused: " bedeuten?
Ich bin nicht so fit in "C" um das selber alles anzupassen.
Kann nur BASCOM un das nur sehr wenig.

A.
Zum Vergrößern anklicken....

du willst kompatibel zum code bleiben, belegst aber die PWM Pins das passt nicht zusammen, deswegen meine Fragezeichen :confused:

AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

meiserati schrieb:
ICh habe doch Masters Plan genau übernommen, ...oder? Fehler gefunden?

A.
Zum Vergrößern anklicken....
Ja du hast einen Fehler gemacht. Du hast darauf geachtet, dass du die gleichen Port-Pins genommen hast. Aber du hast vergessen, dass die PortPins beim Mega8 andere Funktionen haben wie die Ports beim Mega88.
So hast du die Ladungspumpe wie ich an PD6 angeschlossen, bei mir hat PD6 aber eben auch die "OC0A-Funktion" die bei dir aber an PD6 nicht vorhanden ist und Folglich die Ladungspumpe nicht funktionieren wird. Du müsstest den entsprechenden Port für die PWM Funktion des Mega8 nehmen (also z.B. PB1 für OC1A)
Du wirst also nicht drum herum kommen den Code anzupassen.

AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

Ich bin grad dabei, SMD Bauteile zusammen zutragen.
Wie ist das mit den Elkos? Bei Reichelt gibts erst ab 6.8µF
als Radial CHIP SMD, für den C3 4.7µF.

Kann man hier und auch bei dem C1 100µF was anderes nehmen?

Danke, A.

AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

Fehlt da nicht der Glättungskondensator an Pin 3 des LCDs?

AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

Danke für die TOP-Anleitung und Umsetzung!

Ich hab jetzt das ganze 2x bestellt, ein Bekannter will auch :D - So rostet wenigstens mein AVR-Programmer nicht ein.

Das Dumme an diesen Sachen ist, dass aus den paar euro bei Reichelt und Pollin wieder mehr wurde, weil man da ja immer noch irgendwas braucht :D

Dann dachte ich kurzzeitig an ein Gehäuse mit Batteriefach (2x Micro/Mignon), aber das Stück Plastik überschreitet ja den Wert des Innenlebens?!

AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

hab auch mal angefangen zu löten...
is schon doof dass man nich gescheit auf lochraster löten kann.. also zwecks löcher aufbohren und so.. bin mal gespannt ob das was wird was ich dahin pfusche :D

AW: DIY MultiTrigger - Intervall, HDR, Blitz, Lichtschranke, LZB, Strobo|LCD, Menüfüh

Ätzen ist auch eine Alternative und ätzen lassen wär ja auch nicht sooo teuer...
